Como Medir o Ângulo de Aplicação de Tampas: Procedimento Padrão

Por que medir o ângulo (e não só o torque)

O ângulo de aplicação — o grau de rotação da tampa até a aplicação total — é uma ferramenta complementar ao torque de remoção e de incremento. A diferença prática é decisiva:

• Torque é fortemente influenciado pelo atrito: dimensões da tampa e da garrafa, ovalização, rebarba na linha de partitura do finish.
• Ângulo de aplicação é gerado independentemente do atrito. É uma conversão matemática da rotação em movimento vertical, baseada no passo de rosca conhecido.

Por isso o ângulo é uma medida mais consistente da integridade do selo. A conversão não é perfeita porque trabalhamos com peças plásticas (tampas e preformas saem do molde com algum abaulamento) e porque, quando a tampa assenta, os filetes de rosca se deformam levemente. Mesmo com essas variações, o ângulo representa uma medida melhor da integridade do selo.

Tabela de conversão rotação → vertical

Referência rápida para os passos de rosca mais comuns. Use para estimar o deslocamento vertical da tampa a cada 10° de rotação:

Exemplo de aplicação: 28 mm PCO 1810, padrão de garrafa PET para refrigerantes carbonatados.

Materiais necessários

• Transferidor graduado de 360° para tampa 28 mm (ou outra medida), com furo estriado para encaixe sobre a tampa. Graduado de 10° em 10°, precisão de leitura próxima a 5°. Importante: o furo do transferidor deve ter dimensão compatível com o diâmetro da tampa em análise.
• Caneta marcadora de ponta fina em duas cores — azul e vermelha, próprias para superfícies plásticas.

Procedimento — 7 passos

1. Marque a referência inicial

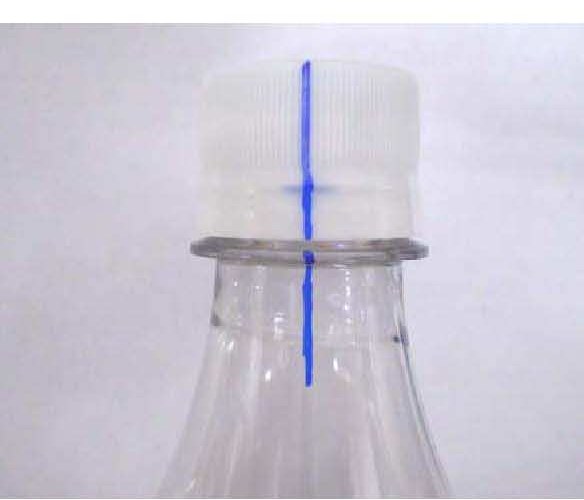

Desenhe uma linha vertical azul na carcaça da tampa, banda de evidência e na garrafa, passando pelo anel suporte até o pescoço — em posição aleatória. A linha deve ser a mais reta possível.

2. Remova a tampa

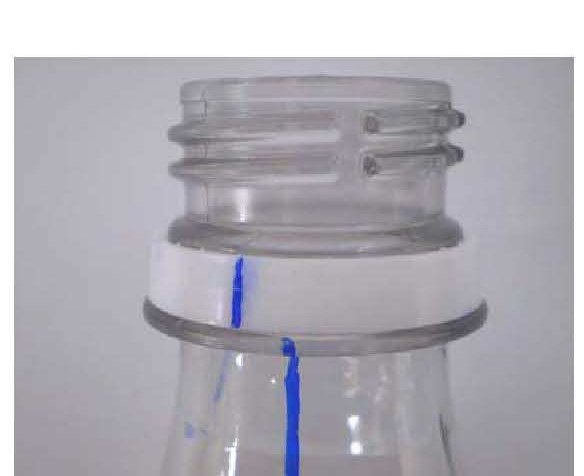

Remova a tampa da garrafa. A remoção da banda de evidência é opcional.

3. Marque o início da rosca da garrafa

Desenhe uma linha vertical vermelha na terminação da garrafa, no ponto exato onde a rosca da garrafa inicia.

4. Marque o início da rosca da tampa

Desenhe uma linha vertical vermelha no lado externo da tampa, coincidindo com o início da rosca interna da tampa — onde deveria iniciar o rosqueamento sobre a garrafa.

5. Reaplique a tampa

Recoloque a tampa na terminação da garrafa até a marca original (linha azul), de modo que tampa e gargalo voltem a ficar alinhados.

6. Posicione o transferidor

Encaixe o transferidor graduado sobre a tampa e posicione a marca "zero" sobre a linha vermelha da garrafa.

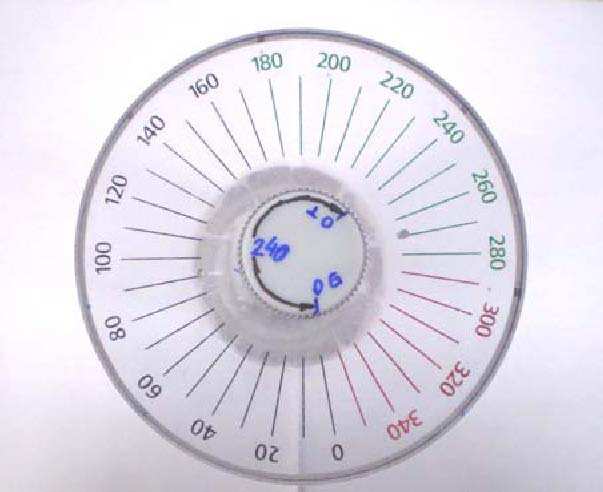

7. Leia o ângulo

Localize a marca vermelha na tampa e leia o valor em graus correspondente.

Caso especial: múltiplas entradas

Para terminações com mais de 1 entrada de rosca, é preciso ter cuidado na remoção da tampa para manter a correta associação das roscas tampa/garrafa. Mantenha leve pressão para cima ao remover a tampa do finish — essa é a melhor forma de preservar o pareamento.

Quando a tampa se desacopla, anote qual início da rosca da tampa corresponde ao início da rosca da garrafa. Se essa associação se perde, o resultado da medição vai ser significativamente diferente do esperado — porque o início da rosca da tampa estará associado a uma posição diferente na garrafa.

Solução: se isso acontecer, basta restabelecer a correta relação entre as roscas e refazer a medição.

Checklist resumido

• ✓ Linha azul vertical inicial atravessando tampa, banda de evidência e gargalo.
• ✓ Linha vermelha no início da rosca da garrafa.
• ✓ Linha vermelha no início da rosca da tampa.
• ✓ Tampa reposicionada alinhando as marcas azuis.
• ✓ Transferidor com "zero" sobre a linha vermelha da garrafa.
• ✓ Leitura adicional de +360° para 28 mm / 38 mm de rosca contínua.
• ✓ Em múltiplas entradas: manter pressão suave ao remover para preservar a associação das roscas.
